فلنج چیست و انواع فلنج‌ها

رپورتاژ آگهی

انواع فلنج ها از جمله پرکاربرد ترین تجهیزات و اتصالات مورد استفاده در صنایع مختلف هستند. شرکت کارا پرنیان شرق نیز مفتخر است که برای سالیان متمادی تولید کننده انواع مختلف فلنج هست. فلنج ها همان طور که اشاره شد پر کاربرد هستند که این امر به علت جداسازی راحت این اتصالات است. این ویژگی جداسازی آسان و راحت باعث محبوبیت بالای اتصال فلنج در بازار شده است.

از آن جایی که برای استفاده بهینه و مناسب از فلنج در تاسیسات و صنایع متفاوت لازم است تا با انواع مختلف آن آشنا باشیم در این مقاله به معرفی فلنج ها و انواع آن ها می پردازیم.

در بخش نخست به معرفی فلنج پرداخته و در بخش های بعدی با ویژگی های اتصالات فلنجی و انواع مختلف فلنج و محل های کاربرد آن ها آشنا می شویم همچنین مقاله فلنج چیست را مطالعه کنید.

فلنج چیست؟

اتصالات فلنجی در یک تعریف ساده نوعی از روش برقراری اتصال در سیستم های لوله کشی هستند. همان طور که می دانید روش های متفاوتی به منظور اتصال لوله و اقلام آن به یکدیگر و یا به تجهیزات دیگر مانند پمپ، لرزه گیر و … وجود دارد. یکی از روش های متداول جوشکاری است اما روش های دیگری نیز وجود دارد، که یکی از این موارد اتصالات فلنجی است.

در این بخش به یک سوال مهم اولیه پاسخ می دهیم و آن این است که فلنج و اتصال فلنجی چیست؟

فلنج ها به صورت قطعه ای دیسکی شکل (دایروی) هستند که همیشه به صورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند. این قطعات برای فشارهای کم و زیاد مناسب هستند و در آن ها آب بندی بین دو فلنج توسط گسکت (آب بند) که در بین آن ها قرار داده می شود انجام می گیرد. جنس فلنج ها معمولا از فولاد و آلیاژهای آن و یا از چدن و سایر مواد ساخته می شود.

شرکت کارا پرنیان شرق از جمله تولیدکنندگان انواع مختلف فلنج است. از آن جایی که فلنج ها بسیار پر استفاده بوده و کاربرد بالایی دارند، استفاده از فلنج ها با کیفیت تولید بالا دارای اهمیت بسیار زیادی است. برای آشنایی بیشتر با انواع فلنج تولیدی توسط شرکت کارا پرنیان شرق اینجا کلیک کنید.

در بخش بعدی بیشتر با ویژگی ها و مشخصات خاص و منحصر به فرد فلنج ها آشنا می شویم.

ویژگی های اتصال به وسیله انواع فلنج

همان طور که در بخش پیشین اشاره شد اتصالات فلنجی به همراه اتصالات جوشی از روش ای اتصالات بخش های مختلف لوله کشی به یکدیگر هستند. نکته دارای اهمیت این است که اتصالات به وسیله فلنج دارای ویژگی ها و مزیت هایی هستند که برای انتخاب فلنج ها در صنایع مختلف نیاز است تا با آن ها آشنا شویم. در ادامه به برخی از ویژگی های فلنج اشاره شده است.

منحصر به فرد ترین ویژگی اتصالات توسط انواع فلنج، قابلیت جداسازی آن است. به زبان ساده این بدان معناست که در حالت معمولی در صورتی که دو عدد لوله را که به یکدیگر جوش داده شده اند، داشته باشیم و بخواهیم آن ها را جدا کنیم، باید برشکاری انجام شده و دوباره جوشکاری کنیم. این درحالی است که با استفاده از فلنج ها، از آن جایی که اتصال توسط پیچ و مهره صورت می گیرد، می توانیم با باز و بسته کردن پیچ و مهره ها جداسازی را به راحتی انجام دهیم. به بیان دیگر در صورت استفاده از انواع مختلف فلنج ها، برای اتصال دو لوله، هر زمان که بخواهیم می توانیم آن‌ها را از هم جدا کنیم.

پرسشی که به وجود می آید این است که اتصال فلنجی به چه نحوی انجام می پذیرد که امکان جداسازی فراهم است؟

در پاسخ می توان به نحوه اتصال توسط فلنج ها به صورت ساده اشاره کرد، که به شرح زیر است:

• به هر یک از دو قسمت لوله یک فلنج اتصال داده می شود (تجهیزات لوله کشی مثلا پمپ ها همراه فلنج هستند).
• دو فلنج از قسمت سطح فلنج (Face) روبروی یکدیگر قرار می گیرند.
• سپس توسط پیچ و مهره ها به یکدیگر متصل و فشرده می شوند.

نکته ای که در اتصال به وسیله فلنج ها باید در نظر داشته باشیم مسئله آب بندی بین سطوح است که جهت جلوگیری از نشتی بین آن ها از واشر آب بندی(گسکت) استفاده می شود.

تا اینجا با تعریف فلنج و ویژگی ها و خصوصیات آن آشنا شدیم. در بخش بعدی به معرفی و آشنایی بیشتر با فلنج های تولیدی توسط شرکت کارا پرنیان شرق می پردازیم.

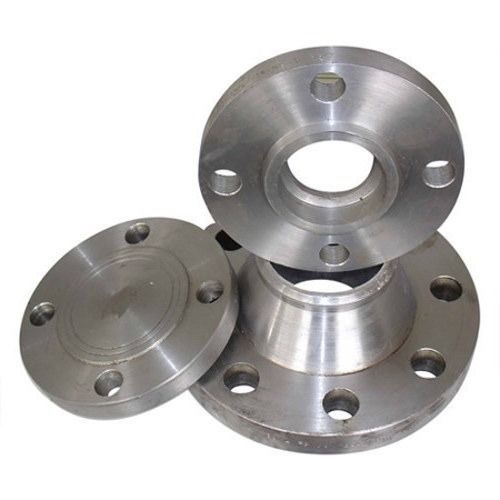

انواع فلنج

در صنایع مختلف برای انجام اتصالات، از فلنج‌ های متفاوتی استفاده می شود که هر کدام دارای ویژگی خاص خود بوده و باعث ایجاد انواع فلنج شده است. فلنج های تولیدی توسط شرکت کارا پرنیان شرق انواع مختلفی دارند که در این بخش تعدادی از پر کاربردترین آن ها را نام برده و معرفی می کنیم. اما پیش از معرفی انواع مختلف فلنج لازم به ذکر است که شرکت کارا پرنیان شرق توانایی تولید و ساخت انواع فلنج در سایزهای مختلف از 2/1 تا 60 اینچ و از کلاس فشاری 150 تا کلاس 1500 با انواع متریال و گریدهای مختلف را دارد.

انواع فلنج:

• فلنج گلودار: فلنج گلودار (Weld Neck Flange) نوعی از فلنج‌ بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است.
• فلنج کور: فلنج کور (Blind Flange) همانند یک دیسک است که جهت مسدود کردن مسیر عبور سیالات در انتهای مسیر خط لوله استفاده می‌شود به همین دلیل فلنج کور برخلاف سایر فلنج‌ها، مقطعی برای عبور مایعات ندارد.
• فلنج ساکت ولد: جهت اتصال فلنج و لوله، پس از قرارگیری لوله در داخل فلنج های ساکت ولد، از بیرون جوشکاری فیلت (Fillet Weld) انجام می‌شود.
• فلنج دنده ای (رزوه ای): فلنج رزوه­ ای (Threaded Flange) که با نام فلنج دنده­ ای نیز شناخته می‌شود، دارای رزوه­ هایی در درون خود است و به ‌صورت پیچی به لوله مورد نظر متصل می ­گردد.
• فلنج اسلیپون: این فلنج به ‌وسیله جوشکاری به لوله متصل می‌شود. جهت متصل کردن لوله و فلنج اسلیپون، ابتدا لوله در درون فلنج قرار می‌گیرد و سپس از داخل و خارج به روش Fillet جوشکاری می‌شود تا آب ‌بندی بهتری داشته باشند.
• فلنج لپ جوینت: فلنج لپ جوینت (Lap-joint Flange) یک فلنج صنعتی مانند فلنج اسلیپون است که بر روی بدنه خود محلی برای آب بند یا گسکت ندارد. معمولاً فلنج لپ جوینت همراه با کف رینگ (Stub End) استفاده می شود و از این جهت که در تماس مستقیم با هیچ سیالی نیستند، طول عمر بالایی دارند.
• فلنج رینگ جوینت: فلنج رینگ جوینت (RTJ) یکی از انواع فلنج ‌ها است که دارای یک شیار بر روی بدنه خود است. این شیار یا فرورفتگی در سمت سطح (Face) فلنج وجود دارد و باعث می شود تا این فلنج آب ‌بندی مناسبی در دما و فشار بالا داشته باشد.

در صورت نیاز به راهنمایی بیشتر و برای استعلام قیمت انواع فلنج ها با کارشناسان فروش شرکت کارا پرنیان شرق به شماره تلفن 02126201013 تماس بگیرید.
