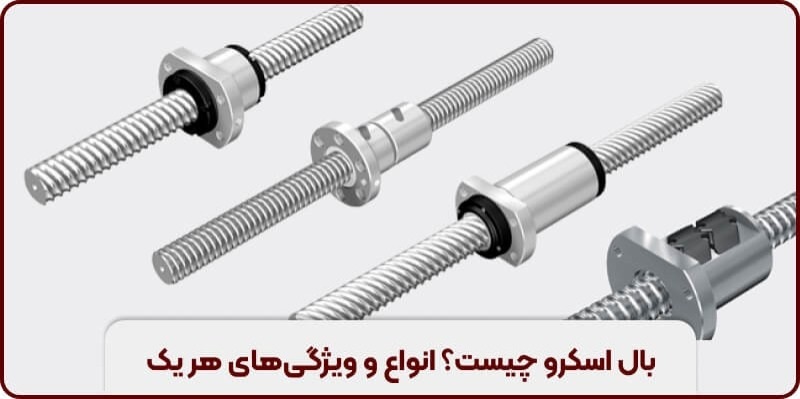

بال اسکرو چیست؟ انواع و ویژگیهای هر یک
رپورتاژ آگهی
بال اسکرو (Ball Screw) یکی از مهمترین اجزای مکانیکی در سیستمهای انتقال حرکت خطی است که برای تبدیل حرکت چرخشی به حرکت خطی با دقت بالا و اصطکاک کم طراحی شده است. این قطعه در مقایسه با پیچ و مهرههای معمولی یا لید اسکرو، راندمان بسیار بالاتری دارد و به دلیل استفاده از ساچمههای فولادی به عنوان المان غلتشی، اصطکاک را به حداقل میرساند. البته قیمت بال اسکرو هم بالاتر است. بال اسکروها در صنایع مختلفی مانند ماشینآلات CNC، رباتیک، هوافضا، تجهیزات پزشکی و اتوماسیون صنعتی کاربرد گستردهای دارند. در این مقاله، به بررسی دقیق بال اسکرو، نحوه عملکرد آن، انواع مختلف و ویژگیهای هر کدام میپردازیم.
ساختار و نحوه عملکرد بال اسکرو
بال اسکرو اساساً از سه بخش اصلی تشکیل شده است:
- شفت پیچ (Screw Shaft) که رزوههای مارپیچی دارد
- مهره (Nut) که روی شفت حرکت میکند
- ساچمهها (Balls) که بین رزوههای شفت و مهره قرار گرفته و مانند بلبرینگ عمل میکنند.
وقتی شفت چرخانده میشود (معمولا توسط موتور)، ساچمهها در مسیر رزوهها غلت میخورند و مهره را به صورت خطی جابجا میکنند. برای جلوگیری از خروج ساچمهها از انتهای مهره، سیستم بازگشتی (Recirculation System) وجود دارد که ساچمهها را به ابتدای مسیر برمیگرداند. همچنین خرید ریل و واگن هم به تکمیل این سیستم کمک خواهد کرد.
این مکانیزم باعث میشود راندمان مکانیکی بال اسکرو به حدود ۹۰ درصد برسد؛ در حالی که لید اسکروهای معمولی تنها ۲۰ تا ۵۰ درصد راندمان دارند. همچنین، تولید گرمای کم، عمر طولانی و امکان اعمال پیش بار (Preload) برای حذف لقی، از مزایای اصلی آن است.
مزایای کلی بال اسکرو
بال اسکروها به دلیل طراحی پیشرفته خود، مزایای متعددی نسبت به سایر سیستمهای انتقال حرکت خطی دارند. این مزایا باعث شدهاند که در کاربردهای دقیق و سنگین، گزینه اول مهندسان باشند. در ادامه به برخی از مهمترین مزایای کلی آن اشاره میکنیم:
- اصطکاک کم و راندمان بالا: کاهش مصرف انرژی موتور
- دقت موقعیتیابی بالا: مناسب برای کاربردهای دقیق مانند CNC
- تحمل بار سنگین: بارهای محوری و شعاعی بالا
- عمر طولانی: به دلیل غلتشی بودن، سایش کم
- حرکت نرم و بدون لرزش: ایدهآل برای سرعتهای بالا
- امکان پیش بار: حذف لقی (Backlash) برای دقت بیشتر
البته بال اسکروها معایبی نیز دارند، مانند قیمت بالاتر نسبت به لید اسکرو و حساسیت به آلودگی که نیاز به حفاظت مناسب دارد.
انواع بال اسکرو و ویژگیهای هر یک
بال اسکروها را میتوان بر اساس معیارهای مختلفی مانند روش تولید، مکانیزم بازگشت ساچمه، سطح دقت، اعمال پیش بار و کاربرد خاص طبقهبندی کرد. این طبقهبندی کمک میکند تا برای هر کاربرد، نوع مناسبی انتخاب شود. در ادامه، به بررسی مهمترین انواع بال اسکرو بر اساس این معیارها میپردازیم و ویژگیهای هر کدام را توضیح میدهیم.
۱. بر اساس روش تولید
روش تولید بال اسکرو تأثیر مستقیمی بر دقت، هزینه و کاربرد آن دارد. دو روش اصلی تولید وجود دارد که هر کدام مزایا و محدودیتهای خود را دارند. انتخاب روش تولید بستگی به نیازهای دقت و بودجه پروژه دارد.
بال اسکرو رول شده (Rolled Ball Screw)
بال اسکرو رول شده با روش نورد سرد تولید میشود. هزینه پایینتر، تولید انبوه آسان و مناسب برای کاربردهای عمومی با دقت متوسط (کلاس C7 تا C10) از مزایای این نوع به شمار میروند. قیمت اقتصادی، سرعت تولید بالا و دقت کمتر نسبت به نوع سنگزنی شده هم از دیگر مشخصات بال اسکرو رول شده هستند. این سیستم برای ماشینآلات صنعتی معمولی و اتوماسیون مناسب است.
بال اسکرو سنگ زنی شده یا دقیق (Ground یا Precision Ball Screw)
این نوع بال اسکرو با استفاده از فرآیند سنگزنی دقیق (Grinding) تولید میشود که امکان دستیابی به تلرانسهای بسیار کم و سطح صاف رزوهها را فراهم میکند. به همین دلیل، دقت آن بسیار بالا است و معمولاً در کلاسهای دقت C0 تا C5 قرار میگیرد. این ویژگی باعث میشود که بال اسکروهای سنگزنی شده برای کاربردهای حساس و نیازمند موقعیتیابی فوقالعاده دقیق، مانند تجهیزات تولید نیمهرسانا، رباتیک پیشرفته و ماشینهای CNC با دقت بالا، گزینهای ایدهآل باشند.
۲. بر اساس مکانیزم بازگشت ساچمه
یکی از تفاوتهای کلیدی در طراحی بال اسکروها، نحوه بازگشت ساچمهها به ابتدای مسیر است. این مکانیزم بر اندازه مهره، سرعت، نویز و تحمل بار تأثیر میگذارد. انواع مختلف بازگشت ساچمه برای شرایط کاری متفاوت طراحی شدهاند.
- بازگشت خارجی (External Recirculation یا Return Pipe Type): ساچمهها از طریق لوله خارجی بازگشت میکنند. تحمل بار و سرعت بالا، مناسب برای کاربردهای سنگین، اما اندازه بزرگتر مهره از ویژگیهای آن است.
- بازگشت داخلی (Internal Recirculation یا Deflector Type): بازگشت داخل مهره انجام میشود. مهمترین ویژگیها شامل اندازه فشرده، نویز کم، مناسب برای فضاهای محدود و دقت بالا هستند.
- بازگشت با کلاهک انتهایی (End Cap Type): برای لیدهای بالا (گام بزرگ) با سرعت خطی بالا و تحمل نیروهای گریز از مرکز مناسب است.
۳. بر اساس پیشبار (Preload)
پیشبار یا بار پیشتنیده، برای حذف لقی محوری و افزایش سختی سیستم اعمال میشود. این ویژگی در کاربردهای دقیق بسیار مهم است. انواع بال اسکرو از این نظر عبارتند از:
- تک مهره بدون پیش بار: ساده و ارزان، اما ممکن است لقی داشته باشد.
- پیش بار شده (Preloaded): با ساچمههای بزرگتر یا مهره دوگانه. ویژگیها: حذف لقی، افزایش سختی و دقت، مناسب برای CNC و موقعیتیابی دقیق.
- پیش بار قابل تنظیم: برای کاربردهای خاص که نیاز به تنظیم دستی دارند.
۴. انواع خاص بر اساس کاربرد
علاوه بر طبقهبندیهای اصلی، بال اسکروهای خاصی برای کاربردهای ویژه طراحی شدهاند که ویژگیهای منحصر به فردی دارند. این انواع معمولا برای حل چالشهای خاص مانند بار سنگین، سرعت بالا یا محدودیت فضا توسعه یافتهاند.
- بال اسکرو سنگین (Heavy Duty یا High Load): برای بارهای بسیار بالا با ظرفیت بار دینامیکی بالا و سختی زیاد
- بال اسکرو پرسرعت (High Speed): برای شتاب و سرعت بالا با نویز کم، گرمای کم، مناسب ماشینهای سریع CNC
- بال اسکرو خنکشونده (Cooled): با سیستم خنککننده داخلی برای جلوگیری از انبساط حرارتی در سرعتهای خیلی بالا
- بال اسکرو مینیاتوری (Miniature Ball Screw): قطر کوچک (۶ تا ۱۰ میلیمتر)، برای تجهیزات پزشکی و الکترونیک دقیق
- بال اسکرو مهره چرخان (Nut Rotating): چرخش مهره به جای شفت، برای کاربردهای خاص مانند سیستمهای عمودی طولانی
تفاوت بال اسکرو با لید اسکرو
لید اسکرو بدون ساچمه است و اصطکاک لغزشی دارد، بنابراین راندمان پایینتر، گرمای بیشتر و خودقفلشوندگی (برای جلوگیری از بازگشت بار) دارد. در مقابل، بال اسکرو غلتشی است و راندمان بالا دارد؛ اما ممکن است نیاز به ترمز داشته باشد تا از بازگشت ناخواسته بار جلوگیری کند.
کاربردهای بال اسکرو
بال اسکروها در بسیاری از صنایع پیشرفته نقش کلیدی ایفا میکنند. از جمله مهمترین کاربردها میتوان به موارد زیر اشاره کرد:
- ماشینآلات CNC برای تأمین دقت محورها
- رباتهای صنعتی برای حرکت دقیق بازوها
- پرینترهای سهبعدی پیشرفته
- تجهیزات هوافضا مانند سطوح کنترل هواپیما
- دستگاههای پزشکی مانند MRI و جراحی رباتیک
انتخاب بال اسکرو مناسب
انتخاب بال اسکرو مناسب نیازمند توجه به عوامل مختلفی است. باید عواملی مانند بار محوری و شعاعی، سرعت و شتاب مورد نیاز، دقت موقعیتیابی، طول کورس حرکت، شرایط محیطی (مانند آلودگی یا دما) و بودجه پروژه را در نظر گرفت. برندهای معتبر مانند HIWIN، TBI، THK و NSK گزینههای باکیفیتی ارائه میدهند که میتوانند بر اساس نیاز سفارشی شوند. در نتیجه، بال اسکرو با انواع متنوع و ویژگیهای پیشرفته خود، راهحلی کارآمد و قابل اعتماد برای انتقال حرکت خطی دقیق ارائه میدهد و نقش مهمی در پیشرفت فناوریهای مدرن ایفا میکند.
