فن کویل سقفی: معرفی سیستم تهویه مطبوع
رپورتاژ آگهی
فن کویل سقفی ، به عنوان یکی از اجزای پیشرفته سیستمهای تهویه مطبوع (HVAC)، نقش کلیدی در ایجاد راحتی حرارتی و برودتی در فضاهای مختلف ایفا میکند. این واحدها که در سقف نصب میشوند، با ترکیب فن، کویلهای تبادل حرارت و فیلترها، هوای اتاق را به طور یکنواخت گردش میدهند و تنظیم میکنند. در ساختمانهای مدرن که صرفهجویی در فضا و کارایی انرژی اولویت دارد، فن کویل سقفی گزینهای ایدهآل برای محیطهایی با محدودیت کف است. این مقاله بر اساس اطلاعات دقیق از منابع معتبر بینالمللی مانند Price Industries و Krueger-HVAC، به بررسی ویژگیها، مزایا، نصب و نگهداری این سیستم میپردازد تا به شما در انتخاب آگاهانه کمک کند.
فن کویل سقفی چیست؟

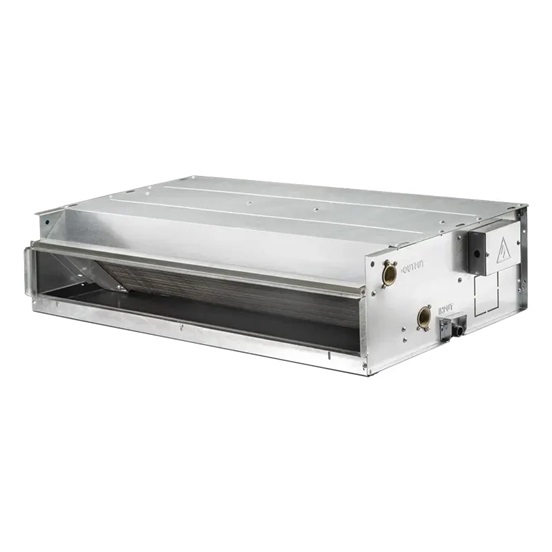

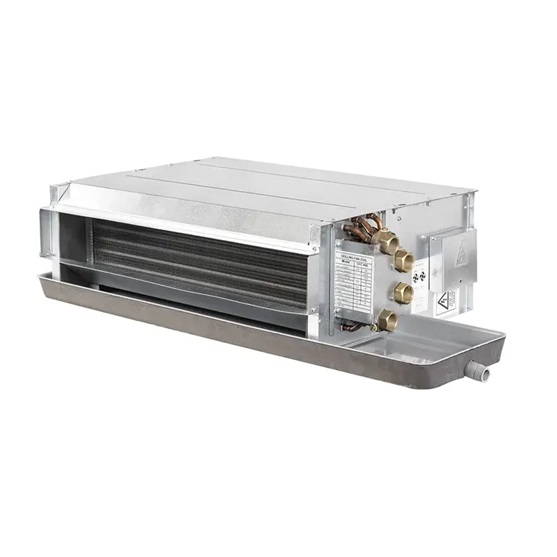

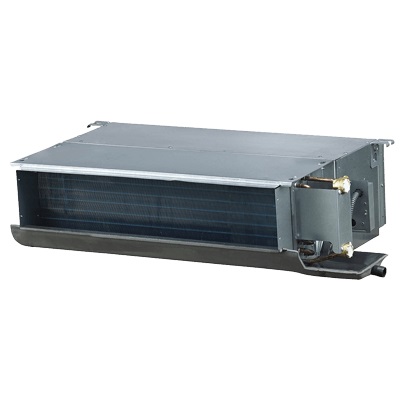

فن کویل سقفی (Ceiling-Mounted Fan Coil Unit) نوعی از واحدهای فن کویل است که به صورت افقی یا عمودی در سقف نصب میشود و اغلب در فضای پلنوم سقف پنهان میگردد. این واحدها بخشی از سیستمهای مرکزی HVAC هستند که با استفاده از آب سرد یا گرم، هوای محیط را خنک یا گرم میکنند. برخلاف مدلهای زمینی، فن کویل سقفی برای توزیع یکنواخت هوا از بالا به پایین طراحی شده و در ساختمانهایی با فضای محدود کف، مناسب است.
اجزای اصلی فن کویل سقفی
هر فن کویل سقفی از اجزای اساسی تشکیل شده که عملکرد آن را تضمین میکند. فن سانتریفیوژ هوا را از محیط میکشد و از کویلهای حرارتی عبور میدهد. کویلها معمولاً از لولههای مسی با پرههای آلومینیومی ساخته میشوند تا تبادل حرارت بهینهای داشته باشند. فیلترهای هوا برای جلوگیری از ورود گرد و غبار ضروری هستند و پن درین برای جمعآوری میعانات آب تعبیه شده است. موتورهای کارآمد مانند موتورهای EC برای کاهش مصرف انرژی استفاده میشوند. طبق مشخصات فنی، این واحدها میتوانند جریان هوایی تا ۱۵۰۰ CFM تولید کنند و فشار استاتیک تا ۰.۵ اینچ آب را تحمل نمایند.
نحوه عملکرد فن کویل سقفی
عملکرد این سیستم بر پایه گردش آب سرد یا گرم از چیلر یا بویلر مرکزی به کویلهاست. فن هوا را از اتاق میکشد، آن را از کویل عبور میدهد و هوای تنظیمشده را از طریق دریچهها به محیط بازمیگرداند. کنترلهای الکترونیکی اجازه تنظیم دما، سرعت فن و حتی ادغام با سیستمهای اتوماسیون ساختمان (مانند BACnet) را میدهند. این فرآیند نه تنها کارآمد است، بلکه با کاهش نیاز به کانالکشی گسترده، هزینهها را پایین میآورد. مطالعات نشان میدهد که این واحدها میتوانند انرژی را تا ۲۵% کاهش دهند، به ویژه در ترکیب با سیستمهای DOAS برای کنترل رطوبت.
مزایا و معایب فن کویل سقفی
فن کویل سقفی مزایای قابل توجهی دارد که آن را به انتخابی محبوب تبدیل کرده است. یکی از مهمترین مزایا، توزیع یکنواخت هوا و صرفهجویی در فضای کف است؛ این واحدها در سقف پنهان میشوند و زیبایی محیط را حفظ میکنند. همچنین، کارایی انرژی بالا با نسبت بهرهوری (EER) بیش از ۳.۵، کاهش هزینههای عملیاتی را به همراه دارد. صدای کم (کمتر از ۳۰ دسیبل) و کنترل محلی دما از دیگر مزایا هستند. برای مثال، در دفاتر اداری، این سیستم اجازه کنترل مستقل هر زون را میدهد و از هدررفت انرژی جلوگیری میکند.
با این حال، معایبی نیز وجود دارد. دسترسی به واحد برای نگهداری در سقف ممکن است دشوار باشد، به ویژه اگر فضای کافی پیشبینی نشده باشد. همچنین، در صورت نصب نادرست، خطر نشتی آب یا کاهش جریان هوا افزایش مییابد. هشدار میدهیم که در مناطق مرطوب، چک منظم پن درین ضروری است تا از رشد باکتری جلوگیری شود. برای جلوگیری از این مسائل، از متخصصان HVAC استفاده کنید و به استانداردهای AHRI پایبند باشید.
مقایسه فن کویل سقفی با انواع دیگر
فن کویل سقفی در مقابل مدلهای زمینی (Floor-Mounted) و دیواری (Wall-Mounted) تفاوتهای کلیدی دارد. مدلهای زمینی روی کف نصب میشوند و دسترسی آسانتری دارند، اما فضای کف را اشغال میکنند. در مقابل، فن کویل سقفی توزیع هوای بهتری فراهم میکند و برای اتاقهای بزرگ مناسبتر است. طبق مقایسهها، مدلهای سقفی در کارایی انرژی مشابه زمینیهاست، اما در ساختمانهای با سقف کاذب، نصب آسانتری دارد.
مدلهای دیواری فضای سقف را آزاد میکنند، اما ممکن است توزیع هوا کمتر یکنواخت باشد. در یک مطالعه مهندسی، فن کویل سقفی برای کاربردهای با فشار استاتیک پایین (کمتر از ۰.۲۵ اینچ آب) ایدهآل است، در حالی که مدلهای زمینی برای فضاهای کوچکتر مناسباند. انتخاب بستگی به ساختار ساختمان دارد؛ برای مثال، در هتلها، فن کویل سقفی زیبایی و کارایی را ترکیب میکند.
کاربردهای فن کویل سقفی
این سیستم در محیطهای متنوعی کاربرد دارد. در ساختمانهای اداری و تجاری، برای کنترل دقیق دما در هر اتاق استفاده میشود. در هتلها و بیمارستانها، به دلیل صدای کم و فیلترهای کارآمد، محبوب است. همچنین، در منازل مسکونی با سقف کاذب، گزینهای فضایساز است. مثالی عملی: در یک دفتر بزرگ، نصب فن کویل سقفی میتواند مصرف انرژی را تا ۱۵-۲۵% کاهش دهد، در حالی که کیفیت هوا را حفظ کند.
راهنمای انتخاب و نصب فن کویل سقفی
عوامل انتخاب فن کویل سقفی
انتخاب بر اساس نیازهای فضا ضروری است. ظرفیت خنککنندگی (بر حسب BTU یا kW) باید با اندازه اتاق همخوانی داشته باشد. کارایی انرژی (مانند SEER بالا) و سطح صدا (کمتر از ۴۰ دسیبل) را چک کنید. فیلترهای MERV بالا برای کیفیت هوا توصیه میشود. از برندهای معتبر مانند Daikin یا Carrier انتخاب کنید که استانداردهای ASHRAE را رعایت میکنند.
نکات نصب فن کویل سقفی
نصب باید توسط تکنسینهای حرفهای انجام شود. واحد را در سقف کاذب قرار دهید و با میلههای آویز ثابت کنید تا لرزش کاهش یابد. اتصالات آب، برق و داکت را با دقت چک کنید. در نصب، فضای کافی برای دسترسی (حداقل ۲۴ اینچ) پیشبینی کنید. مثالی عملی: در یک ساختمان اداری، استفاده از لولههای مسی عایقدار کارایی را افزایش میدهد. هشدار: ظرفیت سیستم مرکزی را چک کنید تا از overload جلوگیری شود.
نگهداری و تعمیرات فن کویل سقفی
نگهداری منظم طول عمر سیستم را افزایش میدهد. فیلترها را هر سه ماه تعویض کنید تا جریان هوا حفظ شود. پن درین را با مواد ضدعفونی تمیز کنید و موتور را سالانه چک نمایید. طبق راهنماها، بازرسی فصلی قبل از تابستان و زمستان ضروری است. در صورت مشکلات مانند کاهش هوا، thermostat را بررسی کنید. نکات عملی: استفاده از فیلترهای HEPA کیفیت هوا را بهبود میبخشد، اما هزینه بیشتری دارد. برای تمیزکاری عمیق، از جاروبرقی قوی و بیوسیدها استفاده کنید تا از رشد باکتری جلوگیری شود.
نتیجهگیری
فن کویل سقفی یک راهحل پیشرفته، انرژیمحور و فضایساز برای تهویه مطبوع است که با مزایایی مانند توزیع یکنواخت هوا و کنترل محلی، در ساختمانهای مدرن کاربرد دارد. با انتخاب درست، نصب حرفهای و نگهداری منظم، میتوانید از عملکرد بهینه آن بهره ببرید و هزینههای انرژی را کاهش دهید. اگر به دنبال سیستمی هستید که تعادل بین زیبایی و کارایی ایجاد کند، فن کویل سقفی گزینهای ارزشمند است. برای اطلاعات دقیقتر، به منابع معتبر مراجعه کنید تا تصمیمگیری مبتنی بر واقعیت بگیرید.
