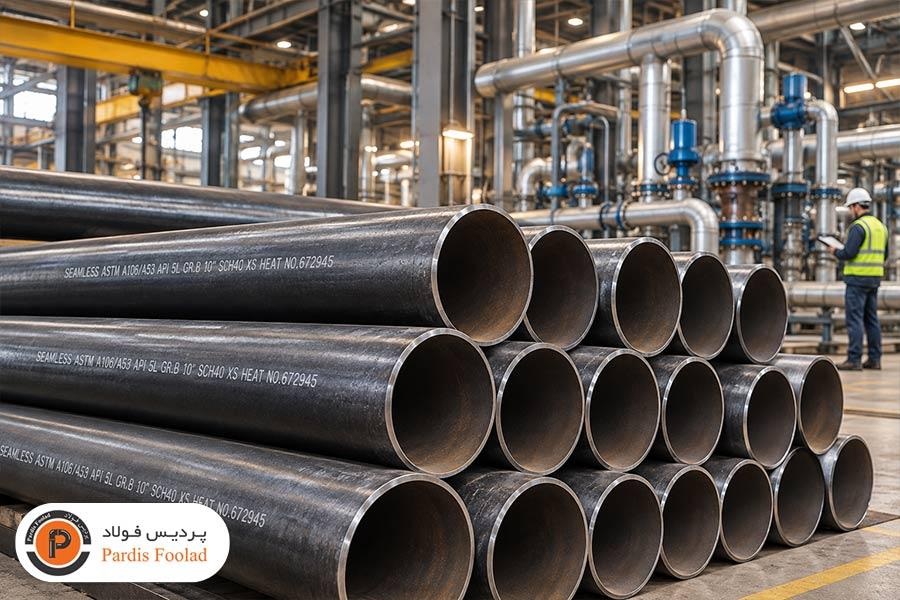

انتخاب لوله مانیسمان جایی اشتباه می‌شود که خرید فقط با دو عدد «سایز» و «قیمت» انجام شود. دو لوله با قطر یکسان می‌توانند از نظر تحمل فشار، دمای کاری، ضخامت دیواره و حتی کاربرد نهایی تفاوت جدی داشته باشند؛ تفاوتی که در پروژه‌های صنعتی می‌تواند مستقیماً روی ایمنی، دوام و هزینه‌های تعمیرات اثر بگذارد. برای انتخاب درست باید مشخص باشد سیال چیست، خط در چه فشار و دمایی کار می‌کند، چه استاندارد و گریدی برای پروژه تعریف شده و چه Schedule یا ضخامتی پاسخگوی شرایط طراحی است. به همین دلیل، بهترین انتخاب همیشه ارزان‌ترین یا ضخیم‌ترین لوله نیست؛ بلکه لوله‌ای است که دقیقاً با شرایط پروژه هماهنگ باشد.
در این مطلب، مرحله‌به‌مرحله بررسی می‌کنیم چطور از کاربرد و شرایط کاری به سایز، رده، گرید و استاندارد مناسب لوله مانیسمان برسید و با اطمینان بیشتری خرید کنید.
خرید لوله مانیسمان براساس نوع سیال و کاربرد خط
اولین قدم در خرید لوله مانیسمان، مشخص‌کردن نوع سیال و شرایطی است که لوله در آن کار می‌کند. آب صنعتی، بخار، نفت، گاز طبیعی، سیالات حاوی H₂S و مواد شیمیایی خورنده را نمی‌توان با یک جنس و گرید یکسان انتقال داد. ترکیب شیمیایی سیال، فشار و دما، میزان خورندگی و حتی سرعت جریان تعیین می‌کنند که لوله به چه متریال، گرید، استاندارد و ضخامت دیواره‌ای نیاز دارد. به همین دلیل، قبل از انتخاب لوله حداقل این مشخصات باید معلوم باشد:
- نوع و ترکیب سیال
- فشار و دمای طراحی
- میزان خورندگی سیال
- وجود H₂S، CO₂، کلراید یا سایر ترکیبات خورنده
- وجود ذرات جامد و احتمال فرسایش داخلی
- سرعت و دبی جریان
- شرایط محیط نصب
- عمر طراحی خط و Corrosion Allowance موردنیاز
برای انتخاب بهتر به جدول زیر توجه کنید:
| نوع سیال یا کاربرد | گزینه رایج برای بررسی | نکته مهم در انتخاب |
|---|---|---|
| آب، هوا و سیالات کم‌خورنده | کربن استیل | بررسی خوردگی و Corrosion Allowance |
| بخار و سیالات داغ | ASTM A106 Gr.B یا Gr.C | فشار و دمای طراحی اهمیت زیادی دارد |
| خطوط انتقال نفت و گاز | API 5L | گرید، ضخامت و شرایط سرویس بررسی شود |
| سرویس دمای پایین | ASTM A333 | چقرمگی متریال در دمای پایین مهم است |
| مواد شیمیایی خورنده | استنلس استیل یا آلیاژ مقاوم | جنس باید با نوع و غلظت سیال سازگار باشد |
| گاز و سیالات حاوی H₂S | متریال مناسب Sour Service | کنترل الزامات H₂S و مقاومت به ترک ضروری است |
پیش از خرید، بهتر است حداقل نوع سیال، فشار و دمای طراحی، میزان خورندگی، سایز خط و شرایط محیط نصب مشخص باشند. در خطوط خورنده یا حاوی H₂S نیز افزایش Schedule به‌تنهایی راه‌حل مناسبی نیست و ممکن است تغییر متریال یا گرید ضروری باشد. بنابراین انتخاب لوله مانیسمان باید از شرایط واقعی سرویس شروع شود، نه از قیمت یا رده لوله.
بررسی فشار کاری و فشار طراحی لوله مانیسمان
فشار خط مستقیماً روی ضخامت موردنیاز دیواره و انتخاب گرید لوله مانیسمان اثر می‌گذارد. هرچه فشار طراحی بیشتر باشد، لوله باید بتواند تنش ایجادشده در دیواره را با حاشیه ایمنی موردنیاز کد طراحی تحمل کند. به همین دلیل، انتخاب لوله فقط با این منطق که «فشار زیاد است، پس Schedule 80 بخریم» دقیق نیست. در بررسی فشار باید این موارد کنار هم دیده شوند:
- فشار کاری عادی خط
- حداکثر فشار یا فشار طراحی
- قطر خارجی لوله
- دمای طراحی
- تنش مجاز متریال در آن دما
- ضخامت اسمی و حداقل ضخامت مجاز
- Corrosion Allowance
- تلرانس ساخت لوله
کدهایی مانند ASME B31.3 برای سیستم‌های پایپینگ فرایندی، الزامات طراحی فشاری، متریال، ساخت، بازرسی و آزمون را مشخص می‌کنند. بنابراین Schedule مناسب باید پس از تعیین ضخامت موردنیاز پروژه انتخاب شود، نه اینکه خود Schedule نقطه شروع طراحی باشد. در زمان خرید نیز بهتر است علاوه‌بر سایز، فشار و دمای طراحی، گرید و Schedule یا ضخامت موردنیاز در استعلام مشخص شوند.
خرید لوله مانیسمان براساس دمای کاری لوله
دمای کاری فقط یک مشخصه عملیاتی نیست؛ مستقیماً بر استحکام، تنش مجاز و رفتار فولاد اثر می‌گذارد. به همین دلیل، یک لوله کربن‌استیل که در دمای محیط عملکرد مناسبی دارد، الزاماً برای خط بخار داغ، کوره یا سرویس دمای پایین انتخاب مناسبی نیست. برای انتخاب لوله براساس دما ابتدا باید دمای طراحی سیستم مشخص شود و سپس بررسی شود گرید موردنظر در آن دما طبق کد پروژه مجاز است یا خیر. برای مثال، ASTM A106 مخصوص لوله‌های بدون درز کربن‌استیل برای سرویس دمای بالا است و در سایزهای NPS 1/8 تا NPS 48 کاربرد دارد.
به‌طور کلی:
- در سرویس‌های دمای معمولی، کربن‌استیل می‌تواند گزینه مناسبی باشد.
- در دماهای بالا ممکن است به گریدهای مقاوم‌تر یا فولادهای آلیاژی نیاز باشد.
- در دماهای بسیار پایین، چقرمگی و مقاومت به شکست ترد اهمیت بیشتری پیدا می‌کند.
بنابراین در خرید لوله مانیسمان، دمای طراحی باید هم‌زمان با فشار، گرید و ضخامت لوله بررسی شود؛ نه اینکه انتخاب فقط براساس سایز و Schedule انجام شود.
قطر اسمی یا NPS؛ مهم‌ترین فاکتور برای خرید لوله بدون درز
NPS یا Nominal Pipe Size یک عدد استاندارد برای مشخص‌کردن سایز اسمی لوله است و الزاماً نشان‌دهنده قطر خارجی واقعی آن نیست. طبق ASME B36.10، برای لوله‌های NPS 12 و کوچک‌تر، مقدار NPS از نظر عددی از قطر خارجی واقعی کوچک‌تر است. این استاندارد ابعاد لوله‌های فولادی بدون درز و درزدار را برای شرایط مختلف فشار و دما مشخص می‌کند.
برای مثال، هنگام خرید عبارت «لوله مانیسمان ۴ اینچ» به‌تنهایی مشخصات کاملی به فروشنده نمی‌دهد؛ زیرا یک NPS می‌تواند با Scheduleهای مختلف تولید شود و هر Schedule ضخامت دیواره متفاوتی دارد. بنابراین مشخصات سفارش بهتر است حداقل شامل موارد زیر باشد:
NPS + Schedule یا ضخامت + استاندارد + گرید
مثلاً:
لوله مانیسمان NPS 4، SCH 40، ASTM A106 Gr.B
نکته مهم این است که با تغییر Schedule در یک NPS مشخص، قطر خارجی ثابت می‌ماند اما ضخامت دیواره و قطر داخلی تغییر می‌کند. به همین دلیل، NPS و Schedule باید همیشه در کنار یکدیگر بررسی شوند تا لوله از نظر ابعادی و فنی با پروژه مطابقت داشته باشد.
رده یا Schedule لوله؛ نکته ای مهم برای خرید لوله مانیسمان
Schedule مشخص‌کننده یک سری ضخامت استاندارد برای لوله است؛ اما ضخامت واقعی یک Schedule با تغییر NPS تغییر می‌کند. به بیان ساده، لوله ۲ اینچ رده ۴۰ و لوله ۶ اینچ رده ۴۰ هر دو SCH 40 هستند، اما ضخامت دیواره یکسانی ندارند. ASME B36.10 استاندارد مرجع برای ابعاد و ضخامت‌های اسمی لوله‌های فولادی است.
به همین دلیل، این ترتیب در انتخاب اهمیت دارد:
NPS + Schedule → قطر خارجی و ضخامت واقعی لوله
نه اینکه Schedule به‌تنهایی مبنای انتخاب قرار گیرد. در یک سایز مشخص نیز Schedule بالاتر معمولاً به معنی دیواره ضخیم‌تر است، اما انتخاب نهایی باید براساس محاسبات و کد طراحی پروژه انجام شود.
بررسی گرید فولاد برای خرید لوله مانیسمان بدون درز
گرید مشخص می‌کند فولاد چه ترکیب شیمیایی و خواص مکانیکی موردنیازی دارد. استحکام تسلیم و کششی، قابلیت جوشکاری و رفتار متریال در شرایط کاری از مواردی هستند که با انتخاب گرید ارتباط دارند. برای مثال، ASTM A106 شامل گریدهای مختلفی برای لوله کربن‌استیل بدون درز است و خود ASTM نیز تأکید می‌کند که کاربرد موردنظر لوله باید هنگام سفارش مشخص باشد.
بنابراین انتخاب گرید بالاتر به‌صورت خودکار به معنای «انتخاب بهتر» نیست؛ گرید باید با طراحی پروژه هماهنگ باشد.
خرید لوله مانیسمان پس از بررسی استاندارد ساخت لوله
استاندارد مشخص می‌کند لوله تحت چه الزامات فنی، متریالی، آزمون و کنترل کیفی تولید شده است. به همین دلیل، قبل از خرید باید استاندارد مندرج در نقشه، Specification یا دیتاشیت پروژه بررسی شود. برای مثال، ASTM A106 برای لوله کربن‌استیل بدون درز در سرویس دمای بالا کاربرد دارد؛ در مقابل API Spec 5L الزامات لوله‌های بدون درز و جوشی مورد استفاده در خطوط انتقال انرژی را از نظر متریال، تولید، بازرسی، آزمون، مارکینگ و قابلیت ردیابی تعیین می‌کند.
شرایط خوردگی و محیط نصب؛ فاکتوری مهم هنگام انتخاب لوله مانیسمان
آخرین معیار مهم، محیطی است که لوله در آن کار می‌کند. رطوبت، تماس با خاک، محیط دریایی، مواد شیمیایی و ماهیت خورنده سیال می‌توانند نرخ خوردگی را افزایش دهند و ضخامت مؤثر لوله را در طول عمر سرویس کاهش دهند. در چنین پروژه‌هایی باید علاوه بر جنس و گرید، corrosion allowance، پوشش محافظ، شرایط سرویس و عمر طراحی نیز بررسی شود.
در نتیجه، برای انتخاب لوله مانیسمان نباید مستقیماً از «سایز موردنیاز» به «خرید یک Schedule مشخص» برسید. مسیر درست این است که ابتدا کاربرد و سیال، فشار و دما مشخص شود؛ سپس براساس استاندارد و کد پروژه، گرید، NPS، ضخامت یا Schedule و الزامات خوردگی تعیین شوند. این رویکرد احتمال انتخاب لوله‌ای را که از نظر فنی با شرایط واقعی پروژه مطابقت ندارد، به‌مراتب کاهش می‌دهد.
در خرید لوله مانیسمان، یک مشخصه به‌تنهایی تعیین‌کننده نیست!
برای انتخاب لوله مانیسمان، هیچ رده، گرید یا سایزی را نمی‌توان به‌صورت مطلق «بهترین» دانست. گزینه مناسب زمانی مشخص می‌شود که نوع سیال، فشار و دمای طراحی، شرایط خوردگی و استاندارد پروژه در کنار هم بررسی شوند. پس از مشخص‌شدن این اطلاعات می‌توان NPS، Schedule، ضخامت و گرید مناسب را تعیین کرد و سراغ مقایسه برند و قیمت رفت؛ بنابراین قبل از استعلام خرید، مشخصاتی مانند استاندارد، گرید، سایز، Schedule یا ضخامت، مقدار موردنیاز و شرایط سرویس را آماده کنید. هرچه این اطلاعات دقیق‌تر باشد، مقایسه پیشنهادهای فروشندگان شفاف‌تر می‌شود و احتمال خرید لوله‌ای که از نظر فنی با پروژه سازگار نیست، کاهش پیدا می‌کند. در انتخاب لوله مانیسمان، تطابق فنی باید قبل از قیمت در اولویت قرار گیرد.
