اگر تا به حال به فکر خرید بالابر هیدرولیکی افتاده‌اید یا با ماشین‌آلات صنعتی سر و کار دارید، احتمالاً نام قطعه‌ای حیاتی به نام آکومولاتور به گوشتان خورده است. بسیاری از افراد هنگام انتخاب و بررسی مشخصات فنی یک بالابر، تمام توجه خود را معطوف به موتور یا پمپ می‌کنند، غافل از اینکه آکومولاتور نقش حیاتی در نرمی حرکت، ایمنی و طول عمر دستگاه ایفا می‌کند. این قطعه که در فارسی به آن انباره نیز می‌گویند، در واقع یک مخزن ذخیره فشار است که می‌تواند تفاوت بین یک سیستم پر لرزش و پر استهلاک با یک سیستم روان و کارآمد را رقم بزند.

در سیستم‌های هیدرولیک، مایعات تراکم‌ناپذیر هستند؛ به این معنی که نمی‌توانند انرژی را به صورت فشرده‌سازی در خود ذخیره کنند. اینجاست که آکومولاتور وارد میدان می‌شود. این وسیله با استفاده از گاز فشرده (معمولاً ازت) و روغن هیدرولیک، تعادل فشار را در سیستم حفظ می‌کند. بدون وجود یک آکومولاتور مناسب، شوک‌های ناگهانی وارده به سیستم می‌تواند باعث خرابی پمپ، ترکیدن شلنگ‌ها و حتی سقوط ناگهانی جک‌ها شود.

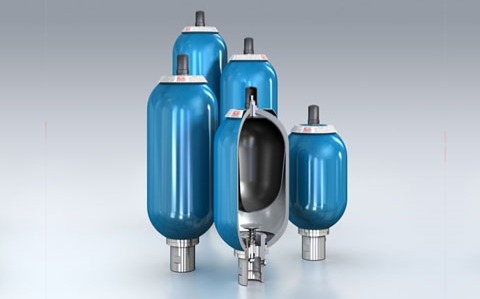

آکومولاتور چیست

آکومولاتور یا انباره هیدرولیک، مخزنی تحت فشار است که وظیفه اصلی آن ذخیره‌سازی حجم مشخصی از سیال تحت فشار و بازگرداندن آن به سیستم در زمان مورد نیاز است. تصور کنید در یک سیستم بالابر، پمپ هیدرولیک مانند قلب عمل می‌کند که خون (روغن) را پمپاژ می‌کند؛ در این تشبیه، آکومولاتور مانند یک مخزن یا باتری عمل می‌کند که انرژی پتانسیل را ذخیره کرده و در مواقع ضروری آزاد می‌سازد. از آنجایی که روغن هیدرولیک تراکم‌ناپذیر است، آکومولاتور از یک گاز فشرده (نیتروژن) یا یک فنر یا وزنه استفاده می‌کند تا فشار لازم را بر سیال اعمال کند.

ساختار کلی یک آکومولاتور شامل یک پوسته فلزی بسیار مقاوم است که فضای داخلی آن توسط یک جداکننده (مانند تیوپ، پیستون یا دیافراگم) به دو بخش تقسیم شده است. یک بخش حاوی گاز نیتروژن و بخش دیگر متصل به مدار هیدرولیک و حاوی روغن است. زمانی که فشار سیستم بالا می‌رود، روغن وارد آکومولاتور شده و گاز را فشرده می‌کند (ذخیره انرژی). زمانی که فشار سیستم افت می‌کند، گاز منبسط شده و روغن را با فشار به مدار باز می‌گرداند.

آکومولاتور چه کاربردی دارد

کاربردهای آکومولاتور در صنعت بسیار گسترده و حیاتی است. یکی از مهم‌ترین کاربردهای آن، ذخیره‌سازی انرژی است. در سیکل‌های کاری که نیاز به جریان روغن بالا در مدت زمان کوتاه وجود دارد (مانند لحظه شروع حرکت سریع جک‌ها)، پمپ هیدرولیک به تنهایی ممکن است نتواند دبی مورد نیاز را تامین کند یا نیاز به پمپ بسیار بزرگی باشد. در این حالت، آکومولاتور به کمک پمپ می‌آید و روغن ذخیره شده را آزاد می‌کند. این ویژگی باعث می‌شود بتوان از پمپ‌های کوچکتری در طراحی بالابر استفاده کرد که منجر به کاهش هزینه‌های اولیه و مصرف برق می‌شود.

کاربرد دوم و بسیار حیاتی آکومولاتور، “جذب شوک و ضربه” است. در سیستم‌های هیدرولیک، باز و بسته شدن سریع شیرها یا توقف ناگهانی بار (مثلاً توقف ناگهانی کابین بالابر در طبقات) باعث ایجاد امواج فشاری مخرب می‌شود. آکومولاتور این ضربات را جذب کرده و از انتقال آن به سایر اجزا مانند لوله‌ها، اتصالات و پمپ جلوگیری می‌کند. این ویژگی مستقیماً بر روی ایمنی و طول عمر دستگاه تأثیر می‌گذارد و هزینه‌های تعمیر و نگهداری را به شدت کاهش می‌دهد.

انواع آکومولاتور

شناخت انواع آکومولاتور برای انتخاب صحیح بسیار مهم است، زیرا هر نوع برای شرایط کاری خاصی طراحی شده است. رایج‌ترین نوع، آکومولاتور تیوبی یا بادکنکی است. در این مدل، یک تیوپ لاستیکی حاوی گاز نیتروژن درون پوسته فلزی قرار دارد. مزیت اصلی این مدل، واکنش بسیار سریع به نوسانات فشار و مقاومت بالا در برابر آلودگی‌های سیال است. این نوع آکومولاتور پرکاربردترین مدل در صنایع عمومی و اکثر سیستم‌های بالابر استاندارد است.

نوع دوم، آکومولاتور پیستونی است. در این مدل، یک پیستون متحرک فضای گاز و روغن را از هم جدا می‌کند. آکومولاتورهای پیستونی برای سیستم‌هایی با حجم روغن بالا و فشارهای بسیار زیاد مناسب هستند. آن‌ها نسبت به مدل‌های تیوبی کندتر عمل می‌کنند اما می‌توانند حجم بسیار بیشتری از انرژی را ذخیره کنند. اگر سیستم شما نیاز به دبی خروجی بالا و فشار کاری سنگین دارد، مدل پیستونی گزینه مناسب‌تری است، هرچند که قیمت آن معمولاً بالاتر است و به آب‌بندی دقیق‌تری نیاز دارد.

نوع سوم، آکومولاتور دیافراگمی است. این مدل‌ها معمولاً ابعاد کوچکتری دارند و یک صفحه لاستیکی یا فلزی انعطاف‌پذیر (دیافراگم) جداکننده گاز و روغن است. آکومولاتورهای دیافراگمی به دلیل وزن کم و پاسخگویی سریع، بیشتر در سیستم‌های موبایل (ماشین‌آلات متحرک) و برای جذب ضربات کوچک استفاده می‌شوند. ظرفیت ذخیره‌سازی آن‌ها محدود است اما برای وظایفی مانند دمپینگ (لرزش‌گیری) عالی هستند. انتخاب بین این انواع بستگی مستقیم به فشار کاری، حجم مورد نیاز و سرعت پاسخ‌دهی سیستم هیدرولیک شما دارد.

قیمت آکومولاتور

قیمت آکومولاتور به فاکتورهای متعددی بستگی دارد و نمی‌توان نرخ ثابتی برای آن تعیین کرد، اما شناخت این فاکتورها به شما در برآورد هزینه‌ها کمک می‌کند. اولین و مهم‌ترین عامل، برند و کشور سازنده است. برندهای معتبر اروپایی مانند Hydac، Parker و EPE معمولاً قیمت بالاتری نسبت به نمونه‌های چینی یا ترک دارند. با این حال، در قطعاتی حساس مانند آکومولاتور که ایمنی سیستم بالابر به آن وابسته است، پرداخت هزینه بیشتر برای کیفیت بالاتر، در واقع نوعی سرمایه‌گذاری برای جلوگیری از هزینه‌های تعمیرات بعدی است.

عامل دوم تعیین‌کننده قیمت، نوع و ظرفیت آکومولاتور است. به طور کلی، آکومولاتورهای پیستونی گران‌تر از مدل‌های تیوبی و دیافراگمی هستند. همچنین ظرفیت حجمی (لیتر) و تحمل فشار (بار) تأثیر مستقیمی بر قیمت دارند. یک آکومولاتور ۱ لیتری با تحمل فشار ۳۳۰ بار قطعاً ارزان‌تر از یک مدل ۵۰ لیتری با همان فشار کاری است. جنس بدنه (فولاد کربنی یا استنلس استیل) و نوع متریال تیوپ یا سیل‌ها (برای سازگاری با سیالات مختلف) نیز می‌تواند قیمت نهایی را تا حد زیادی تغییر دهد.

آکومولاتور چگونه کار می کند

عملکرد آکومولاتور بر اساس قانون بویل-ماریوت در فیزیک گازها استوار است که رابطه بین حجم و فشار گاز را در دمای ثابت بیان می‌کند. گازها تراکم‌پذیر هستند، در حالی که روغن هیدرولیک تراکم‌ناپذیر است. فرآیند کار به این صورت است که ابتدا آکومولاتور (در سمت گاز) با فشار مشخصی که به آن «پیش‌شارژ» (Pre-charge) می‌گویند، توسط گاز نیتروژن پر می‌شود. این فشار باید متناسب با فشار کاری سیستم تنظیم شود تا آکومولاتور عملکرد صحیحی داشته باشد.

زمانی که پمپ هیدرولیک روشن می‌شود و فشار روغن در سیستم افزایش می‌یابد، روغن وارد محفظه مایع آکومولاتور می‌شود. فشار روغن باعث می‌شود که جداکننده (تیوپ، پیستون یا دیافراگم) به سمت محفظه گاز حرکت کرده و گاز نیتروژن را فشرده کند. با فشرده شدن گاز، حجم آن کاهش و فشار آن افزایش می‌یابد تا جایی که فشار گاز با فشار روغن برابر شود. در این حالت، آکومولاتور شارژ شده و انرژی را در خود ذخیره کرده است. این انرژی آماده است تا در هر لحظه به مدار بازگردد.

راهنمای بکارگیری آکومولاتورها

بکارگیری صحیح آکومولاتور نیازمند رعایت نکات فنی و ایمنی دقیقی است تا از حوادث و خرابی‌ها جلوگیری شود. اولین نکته در نصب و راه‌اندازی، تنظیم دقیق فشار پیش‌شارژ (Pre-charge Pressure) است. فشار گاز نیتروژن باید طبق دستورالعمل سازنده و متناسب با فشار کاری سیستم تنظیم شود. معمولاً فشار شارژ گاز باید حدود ۹۰٪ حداقل فشار کاری سیستم و یا ۶۰٪ حداکثر فشار کاری باشد (بسته به نوع کاربرد). اگر فشار گاز کم باشد، تیوپ ممکن است به بدنه برخورد کرده و پاره شود؛ و اگر فشار زیاد باشد، روغن نمی‌تواند وارد مخزن شود و آکومولاتور عملاً بی‌استفاده می‌شود.

نکته دوم، نصب صحیح و ایمنی است. آکومولاتورها باید به صورت عمودی (شیر گاز در بالا) نصب شوند تا عملکرد بهینه داشته باشند و از حبس شدن هوا در بخش روغن جلوگیری شود. همچنین استفاده از «بلوک ایمنی و ایزوله» (Safety Block) در مسیر آکومولاتور الزامی است. این بلوک به شما اجازه می‌دهد در زمان تعمیرات، مسیر روغن را ببندید و فشار روغن داخل آکومولاتور را به مخزن تخلیه کنید. هرگز و تحت هیچ شرایطی سعی نکنید روی بدنه آکومولاتور جوشکاری یا سوراخکاری انجام دهید، زیرا خطر انفجار وجود دارد.

وظیفه آکومولاتور چیست

اگر بخواهیم وظایف آکومولاتور را به طور خلاصه و دقیق دسته‌بندی کنیم، باید بگوییم این قطعه فراتر از یک مخزن ساده است و نقش محافظ و پشتیبان سیستم را ایفا می‌کند. یکی از وظایف کلیدی آن، حذف پالس‌های پمپ است. پمپ‌های هیدرولیک (مخصوصاً پمپ‌های پیستونی) جریان روغن را به صورت نوسانی تولید می‌کنند. آکومولاتور این نوسانات را جذب کرده و جریانی خطی و یکنواخت به سیستم تحویل می‌دهد. این کار باعث کاهش سروصدا (Noise) و لرزش لوله‌ها می‌شود.

وظیفه مهم دیگر، عملکرد به عنوان منبع قدرت اضطراری است. در صورتی که برق قطع شود یا پمپ از کار بیفتد، انرژی ذخیره شده در آکومولاتور می‌تواند برای انجام یک سیکل کاری اضطراری استفاده شود. مثلاً در یک بالابر هیدرولیک این انرژی می‌تواند برای پایین آوردن ایمن کابین یا باز کردن قفل‌ها استفاده شود. این ویژگی در سیستم‌های امنیتی و ترمزهای اضطراری اهمیت حیاتی دارد.

جمع بندی

آکومولاتورها شاید در نگاه اول قطعاتی ساده به نظر برسند، اما تکنولوژی نهفته در آن‌ها ضامن سلامت و کارایی سیستم‌های هیدرولیک است. از جذب ضربات مخرب و تثبیت فشار گرفته تا ذخیره انرژی برای مواقع اضطراری، این قطعات نقش غیرقابل انکاری در صنعت ایفا می‌کنند. شناخت دقیق اینکه آکومولاتور چیست، چگونه کار می‌کند و چه انواعی دارد، به شما کمک می‌کند تا انتخابی هوشمندانه داشته باشید.

فراموش نکنید که کیفیت قطعات داخلی، مستقیماً بر کیفیت نهایی دستگاهی که مونتاژ می‌شود تاثیر می‌گذارد. اگر قصد خرید بالابر دارید، حتماً درباره نوع و برند آکومولاتور به کار رفته در آن سوال کنید. یک بالابر خوب، بالابری است که حرکتش نرم، بی‌صدا و ایمن باشد و این دقیقا همان کاری است که یک آکومولاتور سالم انجام می‌دهد.
