کابلها قرار است سالها برق، داده، کنترل و سیگنال را در بخشهای مختلف یک پروژه جابهجا کنند؛ از همین رو مسیری که آنها را نگه میدارد، بخشی از زیرساخت پروژه است و نمیتوان آن را صرفاً یک قطعه جانبی در نظر گرفت. کافی است ظرفیت مسیر کمتر از نیاز اصلی پروژه باشد، ساپورتها درست انتخاب نشوند یا متریال مناسبی به کار نرود؛ در چنین شرایطی حتی یک کابلکشی دقیق هم با مشکل روبهرو میشود.
سیستم مدیریت مسیر کابل باید به طور تخصصی بر اساس پروژه، وزن و تعداد کابلها، شرایط محیطی، فضای موجود و نیازهای نگهداری پیش برود. سینی کابل، نردبان کابل و ترانکینگ هر کدام جای خود را دارند؛ مسئله اصلی این است که بدانیم کجا و چرا باید سراغ هر یک برویم. در ادامه توضیح میدهیم که سیستمهای مدیریت مسیر کابل در پروژههای صنعتی و ساختمانی کدامند و چرا اهمیت دارند.

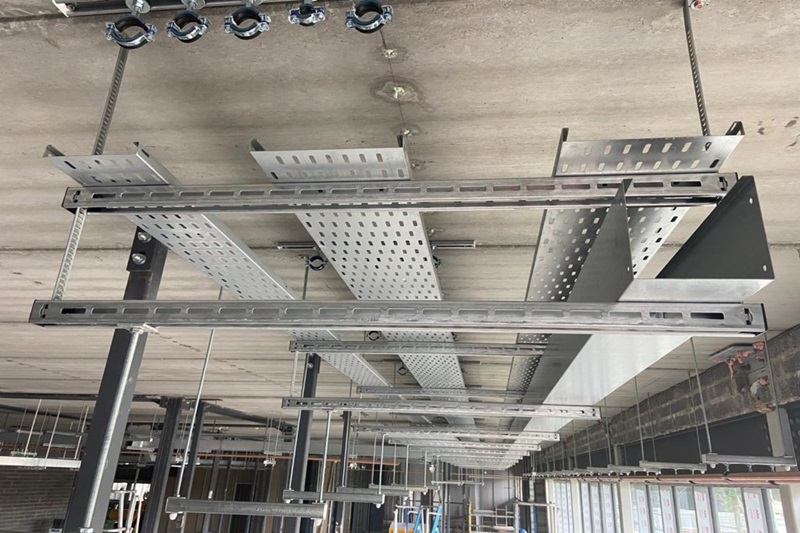

سه سیستم اصلی مدیریت کابل در انواع پروژهها
هر پروژه در فضا، شرایط و مسیر متفاوتی انجام میشود و بالطبع نیازمند سیستم مدیریت کابل متفاوتی خواهد بود. در جدول زیر مرور مختصری بر هر یک از این سیستمها داشتهایم.
| سیستم | کاربرد اصلی | مزیت مهم | محیط مناسب |
| سینی کابل | مسیرهای متنوع با حجم کابل متوسط تا زیاد | دسترسی و توسعه آسان | ساختمان و صنعت |
| نردبان کابل | کابلهای سنگین و مسیرهای طولانی | تهویه و تحمل بار بالا | پروژههای صنعتی |
| ترانکینگ | کابلکشی داخلی و تفکیکشده | نظم و حفاظت بیشتر | فضاهای اداری و تجاری |
البته فراموش نکنید که اگرچه این تفاوتها ساده به نظر میرسند اما در پروژههای تخصصی و حرفهای، انتخاب بهترین سیستم مدیریت کابل برای هر پروژه به همین سه عنوان محدود نشده و به این سادگی انجام نمیشود.
اهمیت حیاتی انتخاب سیستم مدیریت مسیر کابل در پروژههای صنعتی و ساختمانی
انتخاب درست سیستم مدیریت کابل نقشی اساسی در هر پروژه و زیرساختهای آن دارد که دلایل آن را در ادامه شرح دادهایم.
تأثیر انتخاب مسیر کابل بر هزینههای پروژه
هزینه مسیر کابل فقط به مبلغ خرید سینی، نردبان یا ترانکینگ منتهی نمیشود؛ بخش قابلتوجهی از هزینه زمانی مشخص میشود که مسیر اجرا شده و هر تغییر کوچک نیاز به باز کردن کابلها، جابهجایی ساپورتها یا اصلاح اتصالات داشته باشد. اگر ظرفیت مسیر از ابتدا کمتر از نیاز شبکه در نظر گرفته شود، توسعه کابلکشی میتواند هزینهای جداگانه برای تجهیزات، نیروی اجرایی و زمان پروژه ایجاد کند.
در پروژههای بزرگ یک خطای کوچک در طراحی یا اجرای مسیر کابل میتواند در چندین نقطه تکرار شود و هزینه اصلاح را بالا ببرد. برای مثال، اگر فاصله ساپورتها در یک مسیر طولانی به درستی تعیین نشده باشد، اصلاح ساپورتها میتواند به باز کردن بخشی از مسیر و انجام دوباره عملیات نصب در ارتفاع نیاز داشته باشد.
| تصمیم نامناسب | هزینه یا پیامد احتمالی |
| ظرفیت کمتر از بار کابلها | افزایش مسیرهای اضافی |
| متریال نامتناسب | تعویض زودهنگام تجهیزات |
| طراحی ضعیف اتصالات | اصلاح و جابهجایی مسیر |
| پیشبینی نکردن توسعه | اجرای مجدد بخشی از کابلکشی |
| دسترسی دشوار | افزایش زمان تعمیرات |
به همین خاطر مقایسه قیمت اولیه، تصویر کاملی از هزینه سیستم مدیریت مسیر کابل ارائه نمیدهد. یک گزینه ارزانتر اگر در زمان اجرا یا بهرهبرداری دردسر بیشتری ایجاد کند، میتواند در مجموع هزینه بیشتری روی دست پروژه بگذارد.
نقش سیستم مدیریت کابل در ایمنی تأسیسات
وزن کابلها به ویژه در مسیرهای قدرت شوخیبردار نیست. سینی، نردبان و ساپورتها باید مجموعه کابلها را در طول مسیر نگه دارند و بار ایجادشده را به سازه منتقل کنند. هرگونه ضعف در این زنجیره میتواند به افتادگی، تغییر شکل یا آسیب به مسیر منجر شود.
در این میان، استاندارد ساپورت سینی کابل هم فقط یک موضوع اجرایی برای نصاب نیست. محل قرارگیری ساپورتها، نوع اتصال و ظرفیت آنها باید با بار مسیر و شرایط نصب همخوانی داشته باشد. این موضوع در مسیرهای عمودی و دهانههای طولانی حساستر است.
برای کنترل ریسکهای اصلی، موارد زیر باید در طراحی و اجرا دیده شوند:
- تحمل وزن کابلها و تجهیزات مسیر
- مهار مناسب کابلها در مسیرهای عمودی
- استحکام اتصالات و نقاط تغییر مسیر
- فاصله مناسب از سایر تأسیسات
- جلوگیری از تماس کابلها با لبههای آسیبزننده
- اتصال صحیح اجزای فلزی به سیستم همبندی و ارتینگ
تأثیر شرایط محیطی بر عملکرد و دوام سیستم
مسیر کابلی که داخل یک ساختمان خشک و کنترلشده نصب میشود، شرایط متفاوتی با مسیری دارد که در فضای باز، محیط مرطوب یا مجاورت مواد شیمیایی قرار گرفته است. در محیطهای معمولی ممکن است سینی کابل گالوانیزه سرد پاسخگوی نیاز باشد؛ اما برای شرایطی که رطوبت و عوامل خورنده حضور پررنگتری دارند، بررسی گالوانیزه گرم، استیل یا آلومینیوم منطقیتر است.
| شرایط محیط | موضوع مهم در سیستم مسیر |
| فضای داخلی خشک | حفاظت و هزینه اجرا |
| فضای باز | رطوبت، تابش و خوردگی |
| محیط صنعتی | گردوغبار، ضربه و شرایط کاری |
| محیط شیمیایی | مقاومت در برابر خوردگی |
| محیط ساحلی | رطوبت و نمک |
در نتیجه کیفیت یک سیستم مدیریت کابل را نمیتوان جدا از محل نصب سنجید. تجهیز مناسب برای یک محیط ممکن است در محیطی دیگر عمر و عملکرد مورد انتظار را نداشته باشد.
تأثیر طراحی مسیر بر نگهداری و توسعه آینده
کابلکشی روز تحویل پروژه پایان کار نیست؛ در ساختمانهای بزرگ، شبکه برق و دیتا ممکن است در سالهای بعد توسعه پیدا کند و در کارخانهها هم اضافه شدن تجهیزات یا تغییر خطوط تولید، مسیرهای جدیدی ایجاد کند. اگر مسیر از ابتدا بدون توجه به این تغییرات طراحی شده باشد، اضافه کردن کابل جدید میتواند بسیار پرهزینه شود. فاصله استاندارد سینی کابل از دیوار و سقف، فضای اطراف مسیر و دسترسی به کابلها از همین زاویه اهمیت دارند.
یک طراحی مناسب این ویژگیها را دارد:
- دسترسی کافی برای بازرسی و تعمیر
- فضای قابل استفاده برای کابلهای جدید
- مسیر مشخص برای تغییرات و انشعابها
- امکان باز کردن اتصالات بدون تخریب مسیر
- هماهنگی با سایر تأسیسات ساختمان
ارتباط سیستم مدیریت کابل با عملکرد کلی تأسیسات
مسیر کابل جدا از بقیه ساختمان یا کارخانه کار نمیکند. در ارتفاع ممکن است همزمان با لولهها، کانالهای تهویه، تجهیزات مکانیکی و سایر تأسیسات حرکت کند. روی زمین هم محدودیت فضا و مسیرهای دسترسی میتوانند طراحی را تحت تأثیر قرار دهند. به همین دلیل انتخاب میان سینی کابل، نردبان کابل و ترانکینگ باید در کنار نقشه کلی تأسیسات بررسی شود.
تجربه اجرای سیستم مدیریت کابل در ایران مال
مقیاس پروژه ایران مال نمونه مناسبی برای درک ابعاد اجرایی این موضوع است. شرکت الوند در یکی از پروژههای صنعتی و تأسیساتی این مجموعه، تأمین و اجرای سینی کابل و نردبان کابل موردنیاز مجتمع تجاری ایران مال را بر عهده داشت.
این پروژه برای شرکت تابان شهر در چیتگر تهران اجرا شد و مساحت مجموعه حدود ۴۵۰ هزار مترمربع اعلام شده است. در این پروژه با عظمت زیاد تمامی مراحل و تصمیمگیریها درباره سیستم مدیریت مسیر کابل به شکلی پیش رفته است که حتی اگر امروز پس از گذشت ۸ سال از اجرای پروژه نیاز به تغییرات یا توسعه شبکه باشد، این کار با حداقل دردسر انجام شود.
نتیجهگیری
در پروژههای صنعتی و ساختمانی، مسیر کابل بخشی از زیرساخت تأسیسات است و انتخاب آن روی ایمنی، نظم کابلکشی، دسترسی برای نگهداری و هزینههای آینده اثر مستقیم دارد. سینی کابل، نردبان کابل و ترانکینگ هر یک برای پروژههایی با شرایط متفاوت کارایی دارند و به طور خلاصه انتخاب میان آنها باید با توجه به نوع کابل، حجم و وزن مسیر، شرایط محیطی و فضای اجرایی انجام شود.
در نهایت، بهترین سیستم مدیریت کابل برای هر پروژه سیستمی است که از مرحله طراحی تا بهرهبرداری، با نیازهای مسیر سازگاری دقیق باشد و برای توسعه، تعمیر و نگهداری آینده هم دردسر ایجاد نکند.
